斗式提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長等顯著優點，其主要性能及參數符合JB3926----85《垂直斗式提升機》，牽引圓環鏈符合MT36----80《礦用高強度圓環鏈》，本提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如：煤、水泥、石塊、砂、粘土、礦石等，由于提升機的牽引機構是環行鏈條，因此允許輸送溫度較高的材料。

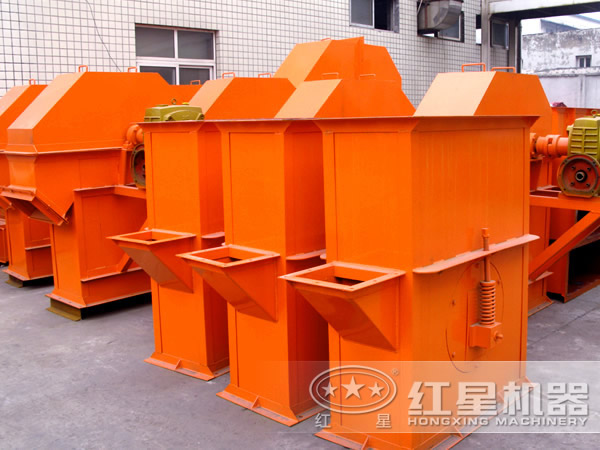

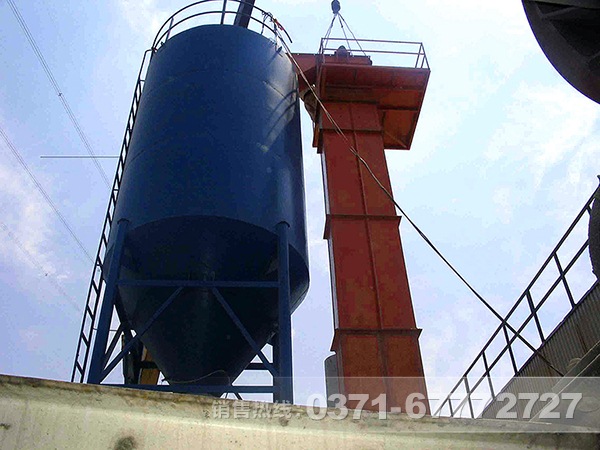

設備實拍
斗式提升機性能優勢
提升范圍廣
該提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。
使用壽命長
斗式提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。
驅動功率小
斗式提升機采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象，因此無效功率少。
運行可靠性好
先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。提升高度高。提升機運行平穩，因此可達到較高的提升高度。

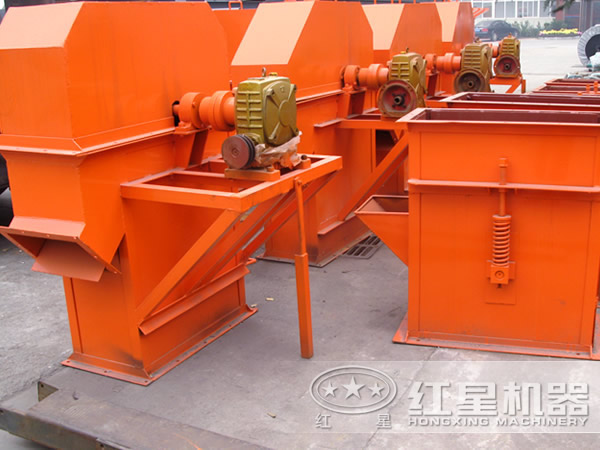

設備實拍圖
斗式提升機工作原理
工作時，斗式提升機料斗把需要物料從下面的儲藏室中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 將物料倒入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

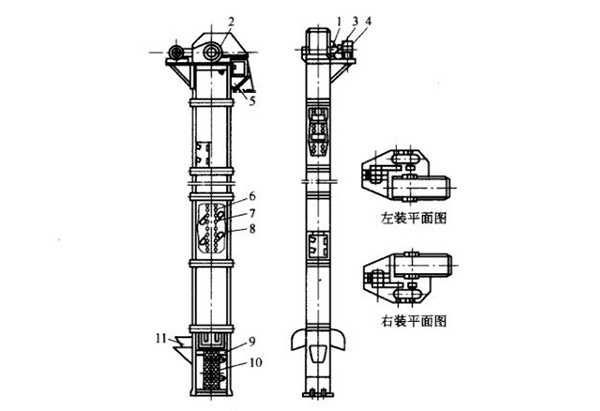

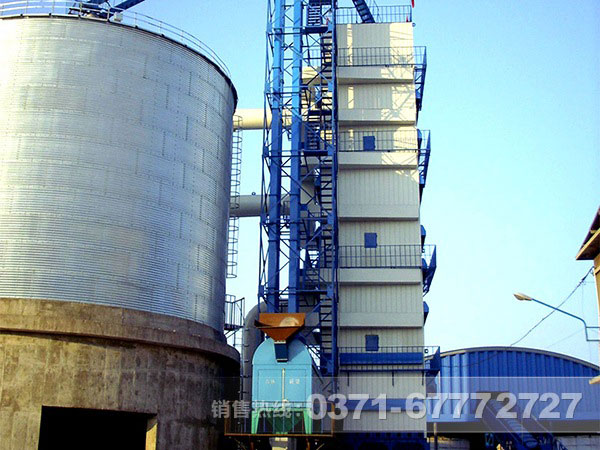

產品內部圖
技術參數
- 斗式提升機
- TH提升機
- NE提升機
環鏈膠帶提升機技術參數
| 規格 | 最大提升高度 (m) |
輸送量 (m³/h) |
物料最大塊 (mm) |
斗距 (mm) |
電機功率 （kw） |
| TH160型 | 25 | 7-12 | 15-20 | 400 | 3-4 |
| TH200型 | 28 | 8-15 | 20-30 | 500 | 3-5.5 |
| TH250型 | 30 | 10-25 | 25-35 | 500 | 4-7.5 |
| TH300型 | 30 | 25-35 | 30-40 | 500 | 5.5-11 |
| TH315型 | 40 | 30-40 | 35-45 | 512 | 5.5-15 |
| TH400型 | 40 | 45-60 | 40-55 | 512 | 11-22 |
| TH500型 | 40 | 65-80 | 50-60 | 512 | 15-30 |
| TH630型 | 40 | 100-120 | 60-65 | 688 | 18.5-37 |
| TH800型 | 40 | 130-150 | 65-75 | 920 | 22-45 |
鋼絲膠帶提升機技術參數
| 規格 | 最大提升高度 (m) |
輸送量 (m³/h) |
物料最大塊 (mm) |
斗容 (L) |
電機功率 （kw） |
| TDG160型 | 80 | 34 | 0-20 | 2.6 | 2.2-11 |
| TDG200型 | 80 | 45 | 0-25 | 4.1 | 3-15 |
| TDG250型 | 80 | 71 | 0-30 | 6.5 | 5.5-22 |
| TDG315型 | 80 | 101 | 0-35 | 10 | 7.5-30 |
| TDG400型 | 80 | 158 | 0-40 | 16 | 15-45 |
| TDG500型 | 80 | 218 | 0-45 | 25 | 18.5-55 |
| TDG630型 | 80 | 345 | 0-50 | 40 | 30-90 |
| TDG800型 | 80 | 491 | 0-50 | 61 | 45-132 |
板鏈提升機技術參數
| 規格 | 最大提升度 （m） |
最大提升量 （m³/h） |
允許占百分比 （%） |
節距 （ mm） |
電機功率 （kw） |
||||
| 10 | 25 | 50 | 75 | 100 | |||||
| 物料最大塊 | |||||||||
| NE15 | 40 | 16 | 65 | 50 | 40 | 30 | 25 | 101.66 | 1.5-4 |
| NE30 | 59 | 31 | 90 | 75 | 58 | 47 | 40 | 152.4 | 2.2-7.5 |
| NE50 | 62 | 60 | 90 | 75 | 58 | 47 | 40 | 152.4 | 3-15 |
| NE100 | 58 | 110 | 130 | 105 | 80 | 65 | 55 | 200 | 7.5-30 |
| NE150 | 65 | 170 | 130 | 105 | 80 | 65 | 55 | 200 | 11-37 |
| NE200 | 73 | 220 | 170 | 135 | 100 | 85 | 70 | 250 | 18.5-75 |
| NE300 | 61 | 320 | 170 | 135 | 100 | 85 | 70 | 250 | 22-75 |
| NE400 | 47 | 420 | 205 | 165 | 125 | 105 | 90 | 300 | 45-90 |
| NE500 | 58 | 500 | 240 | 190 | 145 | 120 | 100 | 300 | 45-132 |
| 提升機型號規格 | TH160 | TH200 | TH250 | ||||
| 料斗形式 | ZH | SH | ZH | SH | ZH | SH | |
| 輸送量(100%)米3/時 | 15.77 | 24.97 | 17.87 | 28.6 | 31.43 | 48.19 | |
| 料斗 | 料斗容積(盛水)升 | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 |
| 料斗間距(毫米) | 500 | ||||||
| 鏈條 | 圓鋼直徑*節距(毫米) | 14*50 | |||||
| 單條破斷載荷(千牛頓) | ≥190 | ||||||
| 傳動鏈輪轉速(轉/分) | 69.71 | 63.22 | 44.11 | ||||
| 輸送物料最大塊度(毫米) | 20 | 25 | 30 | ||||
| 提升機型號規格 | TH315 | TH400 | TH500 | TH630 | |||||
| 料斗形式 | ZH | SH | ZH | SH | ZH | SH | ZH | SH | |
| 輸送量(100%)米3/時 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | |
| 料斗 | 料斗容積(盛水)升 | 3.75 | 6.0 | 5.9 | 9.5 | 9.3 | 15.0 | 14.6 | 23.6 |
| 料斗間距(毫米) | 512 688 | ||||||||
| 鏈條 | 圓鋼直徑*節距(毫米) | θ18*64 θ22*86 | |||||||
| 單條破斷載荷(千牛頓) | ≥320 ≥480 | ||||||||
| 單位長度牽引件重量(公斤/米) | 25.64 | 26.58 | 31.0 | 31.9 41.5 | 44.2 | 49.0 | 52.3 | ||
| 傳動鏈輪轉速(轉/分) | 42.5 | 37.6 35.8 | 31.8 | ||||||
| 輸送物料最大塊度(毫米) | 35 | 40-50 | 60 | ||||||
| 型號 | 提升能力 （m³/h） |
斗速（m/s） | 主軸轉數（n/min） | 料 斗 | 鏈條節距 (mm) |
運行部件重量(Kg/m) | 物料最大塊度 | ||||||
| 容積 （L） |
斗寬 (mm) |
斗距 (mm) |
|||||||||||
| 允許所占百分比% | |||||||||||||
| 10 | 25 | 50 | 75 | 100 | |||||||||
| NE15 | 15 | 約0.5 | 16.54 | 2.5 | 250 | 203.2 | 101.6 | 27.5 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 30 | 約0.5 | 16.54 | 7.8 | 300 | 304.8 | 152.4 | 35 | 90 | 75 | 58 | 47 | 40 |
| NE50 | 60 | 約0.5 | 16.54 | 15.7 | 300 | 304.8 | 152.4 | 64 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 約0.5 | 14.13 | 35 | 400 | 400 | 200 | 89 | 130 | 105 | 80 | 65 | 55 |
| NE150 | 170 | 約0.5 | 14.13 | 52.2 | 600 | 400 | 200 | 112.5 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 210 | 約0.5 | 10.9 | 84.6 | 600 | 500 | 250 | 134 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 約0.5 | 10.9 | 127.5 | 700 | 500 | 250 | 188 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 380 | 約0.5 | 8.3 | 182.5 | 700 | 600 | 300 | 205 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 約0.5 | 7.1 | 260.9 | 700 | 700 | 350 | 223 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 約0.5 | 7.1 | 330.2 | 800 | 700 | 350 | 350 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 約0.5 | 6.2 | 501.8 | 800 | 800 | 400 | 313 | 270 | 220 | 165 | 135 | 110 |
